Kalkulator tolerancji ISO 1940: Praktyczny przewodnik

Opublikowano | Kategoria: Podstawy wyważania

Podstawą profesjonalnego wyważania jest nie tylko redukcja wibracji, ale także dowód, że osiągnięta jakość odpowiada standardom przemysłowym. Właśnie do tego służy zintegrowany w Balanset-1A kalkulator tolerancji zgodny z normą ISO 1940.

Jaki jest cel kalkulatora tolerancji?

Kalkulator określa dopuszczalne niewyważenie resztkowe dla wirnika na podstawie jego masy, prędkości roboczej i wymaganej klasy jakości (klasa G). Pozwala to na obiektywną ocenę, czy wynik po korekcji spełnia wymagania.

Co oznaczają klasy G? (Przykłady praktyczne)

Klasa G (stopień jakości) według normy ISO 1940 to w zasadzie "limit prędkości" dla wibracji. Im niższa liczba G, tym surowsze wymagania i tym ciszej musi pracować wirnik. Oto kilka typowych przykładów:

Stopień jakości (Klasa G) Typowe wirniki / Przykłady zastosowań
G 40 Wały korbowe dużych, wolnoobrotowych silników okrętowych Diesla
G 16 Wały korbowe szybkoobrotowych silników 4-suwowych, kruszarki, maszyny rolnicze (mulczery)
G 6.3 Wirniki pomp, wentylatory przemysłowe, wirniki wentylatorów, wały kardana, komponenty obrabiarek
G 2.5 Turbiny (gazowe i parowe), sprężarki, wrzeciona szlifierek, wysokoobrotowe silniki elektryczne
G 1.0 Precyzyjne wrzeciona szlifierskie, żyroskopy

Wypróbuj sam!

Skorzystaj z naszego darmowego kalkulatora tolerancji online na naszej głównej stronie internetowej, aby szybko określić wymaganą jakość wyważania dla Twojego konkretnego wirnika.

Użyj kalkulatora online teraz↗

Jak używać kalkulatora: Krok po kroku

1. Wprowadzanie parametrów

W oprogramowaniu Balanset-1A otwórz okno "Balancing tolerance calculation". Musisz wprowadzić następujące parametry:

  • Masa wirnika (Rotor mass): Waga wyważanego wirnika.
  • Prędkość robocza (Rotor speed): Prędkość obrotowa, z jaką maszyna pracuje w normalnych warunkach.
  • Klasa jakości wyważenia (Balance quality grade): Wybierz odpowiednią klasę G zgodnie z ISO 1940 (np. G 6.3 dla pomp, G 2.5 dla wałów korbowych).
  • Promień (Radius): Promień, na którym będą mocowane ciężarki korekcyjne.

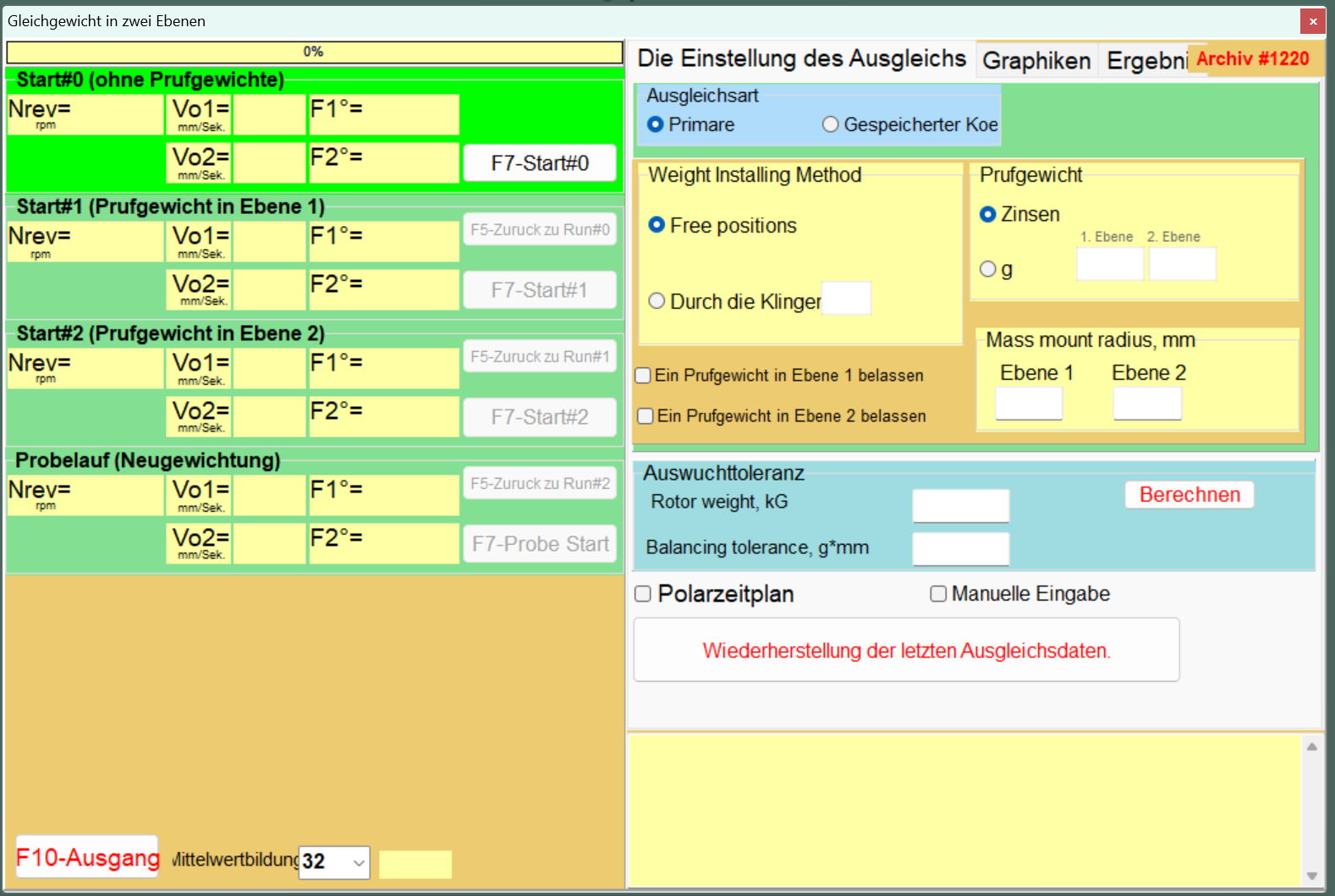

Maska wprowadzania danych kalkulatora tolerancji ISO 1940 w oprogramowaniu Balanset-1A.

2. Obliczanie i interpretacja wyników

Po kliknięciu "Calculate" oprogramowanie wyświetli wyniki:

  • Dopuszczalne niewyważenie resztkowe (Permissible residual unbalance): Maksymalna dopuszczalna wartość niewyważenia resztkowego, często podawana w gramo-milimetrach (g·mm).
  • Dopuszczalna ekscentryczność (Permissible eccentricity): Odpowiadające maksymalne przesunięcie środka masy.

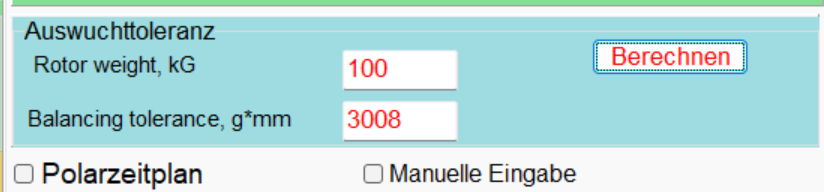

Okno wyników kalkulatora tolerancji z obliczonym dopuszczalnym niewyważeniem resztkowym.

Porównaj tę wartość docelową z wartością rzeczywistą, którą urządzenie pokazuje po wyważeniu. Jeśli Twoja wartość rzeczywista jest mniejsza lub równa wartości docelowej, Twoja praca jest zgodna ze standardem przemysłowym.

3. Jednostki i opcje

Oprogramowanie oferuje dodatkową elastyczność. Możesz na przykład dostosować jednostki do obliczeń, co jest szczególnie przydatne przy dokumentacji.

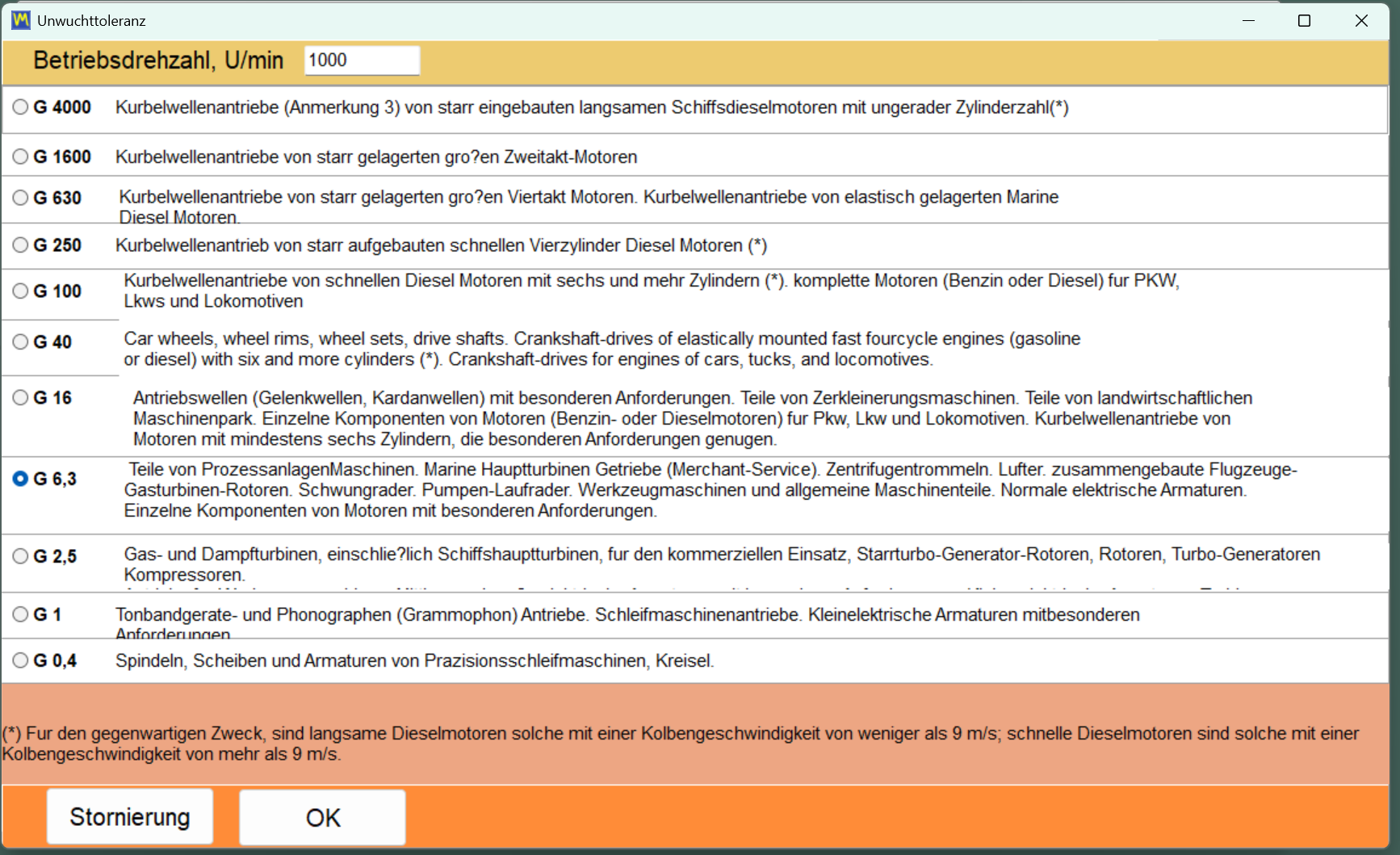

Opcje ustawiania jednostek w kalkulatorze tolerancji.

Zalety zintegrowanego kalkulatora

  • Profesjonalna kontrola jakości: Dostarczasz nie tylko "cichy" wirnik, ale taki, który jest zgodny z międzynarodowymi standardami.
  • Zautomatyzowana wydajność: Koniec z ręcznym sprawdzaniem tabel. Wszystkie obliczenia są wykonywane natychmiast i bezbłędnie.
  • Niezawodna dokumentacja: Wyniki można bezpośrednio przenieść do raportów z wyważania.

Integracja kalkulatora tolerancji ISO 1940 sprawia, że Balanset-1A jest potężnym narzędziem dla każdego, kto ceni precyzyjną i zgodną z normami pracę wyważania.
