Przewodnik wyważania wentylatorów: Instrukcja krok po kroku
Wprowadzenie
Wentylatory przemysłowe – od małych modeli osiowych po masywne wentylatory odśrodkowe wyciągowe – mogą z czasem zacząć wibrować i hałasować, sygnalizując niezrównoważenie wirnika. Niewyważenie wirnika jest jedną z najczęstszych przyczyn problemów z wibracjami i awarii maszyn (ustępuje tylko zużyciu łożysk). Obracający się wentylator z nierównomiernym rozkładem masy tworzy obciążenia cykliczne: gdy prędkość obrotowa podwaja się, siła wibracji wzrasta czterokrotnie. Takie obciążenia prowadzą do przyspieszonego zużycia łożysk, pęknięć w mocowaniach, a nawet awaryjnego wyłączenia sprzętu. Na szczęście problem można rozwiązać bez demontażu jednostki, wykonując wyważanie bezpośrednio na miejscu eksploatacji.
Ten przewodnik obejmuje metody wyważania wentylatorów (statyczne i dynamiczne), niezbędny sprzęt, instrukcje wyważania w terenie krok po kroku oraz praktyczne wskazówki, jak unikać typowych błędów. Celem jest pomoc inżynierom konserwacji i specjalistom w przedłużeniu żywotności wentylatorów, zmniejszeniu wibracji i zapobieganiu przestojom sprzętu poprzez prawidłowe wyważanie.
Metody wyważania wentylatorów: statyczne vs dynamiczne, jedna płaszczyzna czy dwie
Wyważanie obracającego się wentylatora można wykonać metodami statycznymi lub dynamicznymi. Wyważanie statyczne polega na eliminacji niewyważenia w jednej płaszczyźnie i jest odpowiednie dla stosunkowo wąskich wirników (kół) z małym stosunkiem długości do średnicy. Na przykład małe wentylatory osiowe z łopatkami lub lekkie koła wentylatorów odśrodkowych często używają prostych metod statycznych.
Metody klasyczne obejmują wyważanie na pryzmatach nożowych (wirnik jest usuwany i umieszczany na dwóch równoległych ostrych krawędziach; ciężka strona obraca się w dół, a ciężar jest mocowany naprzeciwko) oraz metodę swobodnego obrotu koła ("wahadłową") – gdy wentylator jest obracany ręką i obserwuje się, która łopatka ma tendencję do opadania w dół, kompensując ją małymi ciężarkami.
Wyważanie statyczne eliminuje niewyważenie siłowe (przemieszczenie środka masy) i często jest wystarczające dla stosunkowo wolnych i małych wentylatorów. Jednak metoda statyczna nie koryguje niewyważenia momentowego (rozłożonego niewyważenia w dwóch płaszczyznach). Jeśli wentylator jest duży, szybkoobrotowy lub wibracje utrzymują się po wyważeniu statycznym, wymagane jest wyważanie dynamiczne.

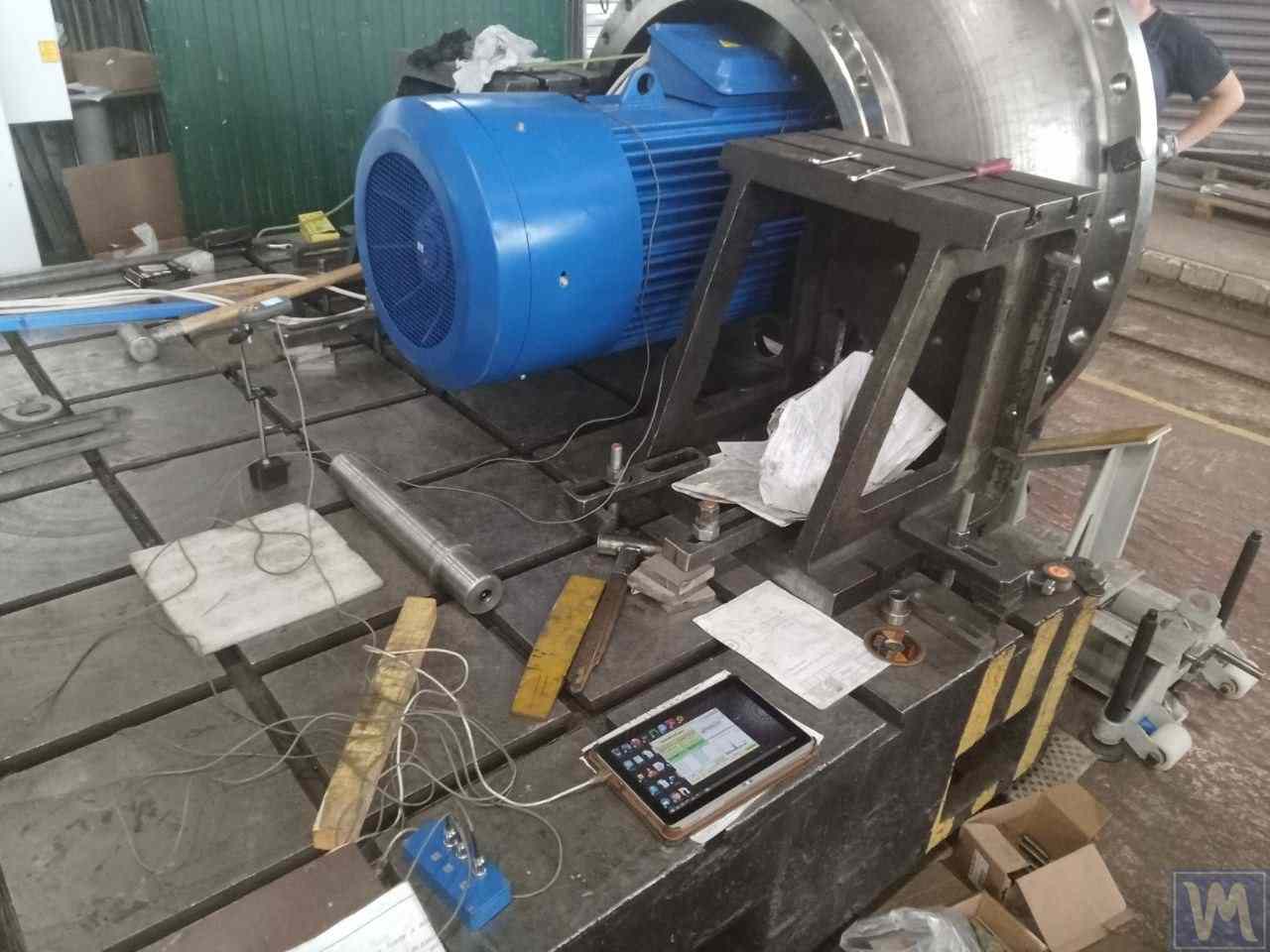

Wyważanie dynamiczne jest wykonywane na działającym wentylatorze przy użyciu przyrządów pomiarowych. Pozwala na kompensację zarówno statycznych, jak i momentowych składników niewyważenia. Zasada: czujnik prędkości (optyczny tachometr) jest mocowany na wale wentylatora, a czujniki wibracji są umieszczane na obudowach łożysk. Podczas obrotu przyrząd rejestruje wibracje na częstotliwości obrotowej (1×) – ich amplitudę (mm/s) i kąt fazowy. Te parametry reprezentują wektor niewyważenia.

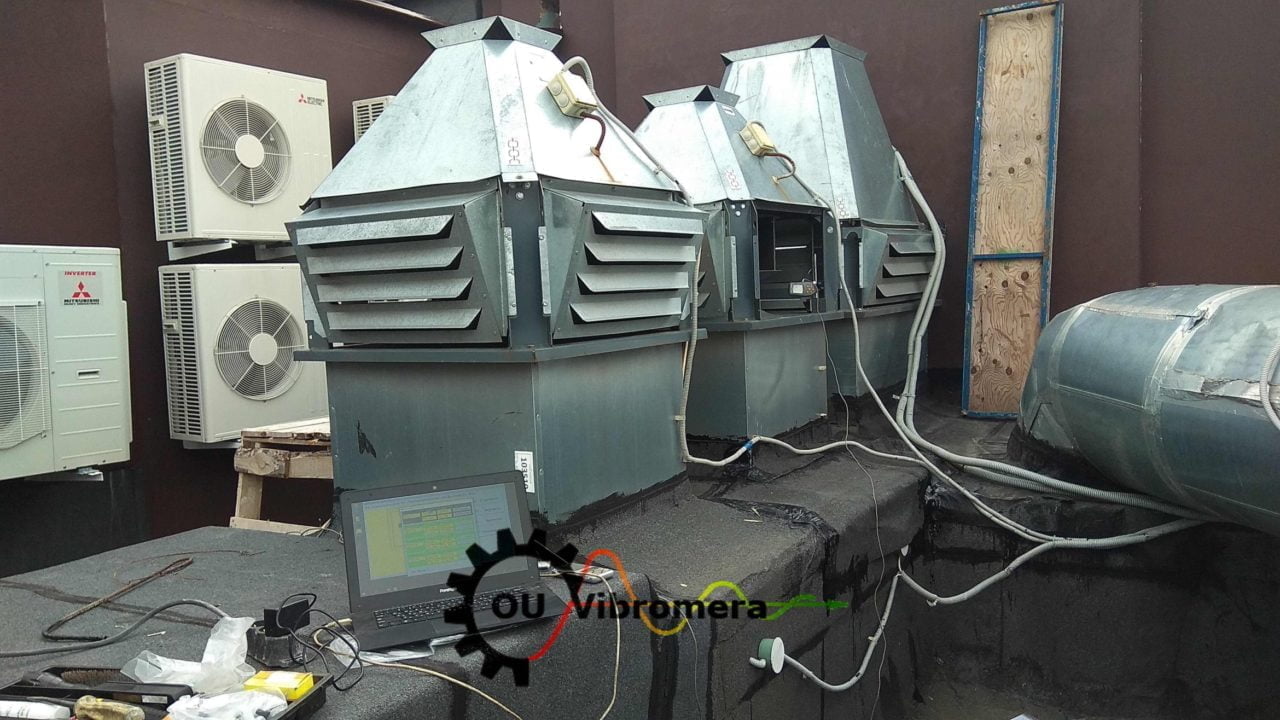

Sprzęt do wyważania wentylatorów w warunkach terenowych
Do niezależnego wyważania wentylatorów potrzebujesz zestawu sprzętu pomiarowego i standardowych narzędzi. Podstawowy zestaw obejmuje:
Analizator wibracji/Przyrząd wyważający
Nowoczesne przenośne przyrządy, takie jak Balanset-1A, są specjalnie zaprojektowane do uproszczenia wyważania na miejscu. Są wyposażone w dwa kanały (dla dwóch czujników wibracji) i jeden kanał tachometru, umożliwiając wyważanie dwupłaszczyznowe. Przyrząd łączy się z laptopem z oprogramowaniem, które oblicza niewyważenie i sugeruje działania korekcyjne.
Czujniki wibracji (Akcelerometry)
Mocowane do podpór wentylatora (zwykle na obudowie łożyska) w kierunku poziomym i/lub pionowym. Mierzą poziomy wibracji spowodowane niewyważeniem z wysoką czułością.

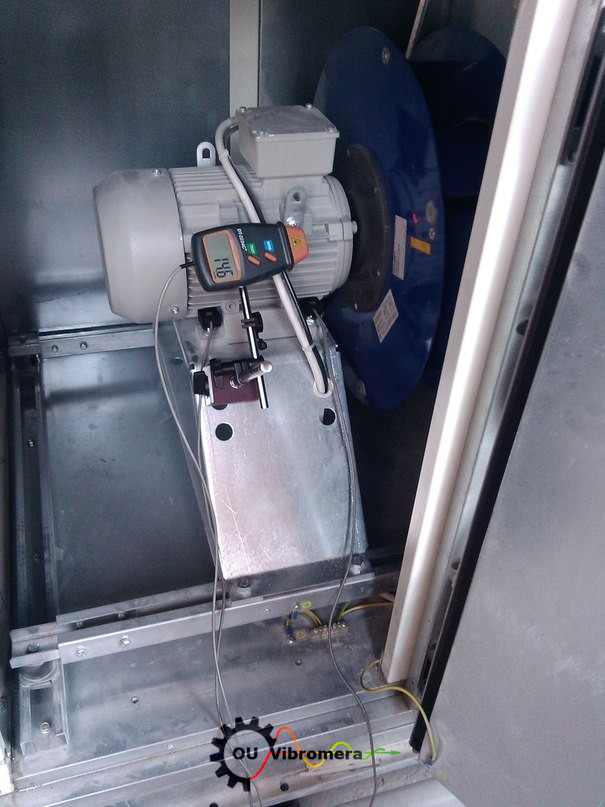

Optyczny czujnik prędkości (Tachometr)
Skierowany na wał wentylatora, gdzie jest umieszczony odblaskowy znacznik. Rejestruje każdy obrót i kąt fazowy, aby przyrząd mógł skorelować sygnał wibracji z kątowym położeniem wirnika.
Ciężarki kalibracyjne i korekcyjne
Małe kawałki metalu o znanej masie (śruby, płytki itp.), które są tymczasowo mocowane do koła podczas wyważania. Są używane do biegów próbnych i obliczania wymaganego stałego ciężaru.

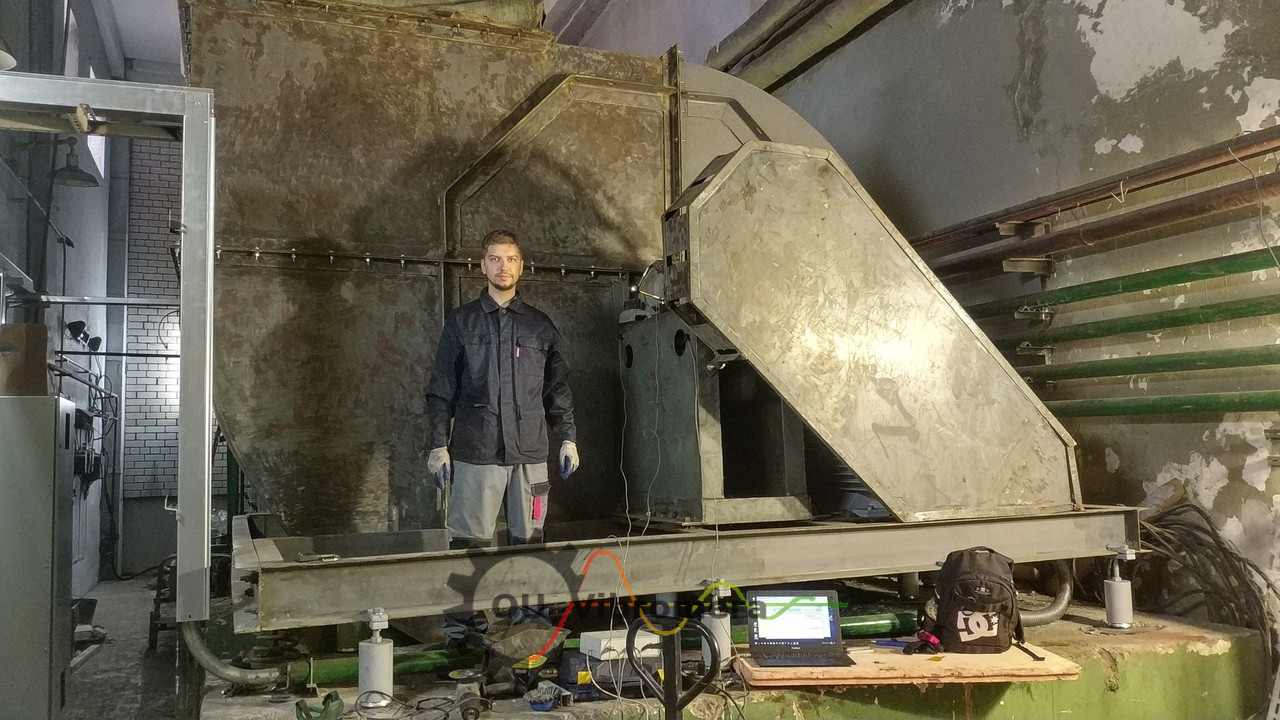

Procedura wyważania wentylatorów krok po kroku (W terenie)
Metoda terenowa wyważania wentylatorów w warunkach terenowych obejmuje kilka etapów. Rozważmy je sekwencyjnie:
1. Przygotowanie i pomiar początkowy
Przed rozpoczęciem pracy upewnij się, że odłączyłeś i wyłączyłeś zasilanie wentylatora! Wykonaj pełną blokadę rozruchu (Lockout/Tagout). Po zatrzymaniu dokładnie wyczyść koło wentylatora z kurzu, nagromadzonego brudu, osadów produktu itp. Nawet mała warstwa osadów może stworzyć znaczące niewyważenie.
W niektórych przypadkach wysokiej jakości czyszczenie natychmiast rozwiązuje problem niewyważenia – wibracje spadają do normy, a dalsze wyważanie nie jest wymagane. Dlatego tego kroku nie można zaniedbać.
Następnie przeprowadź kontrolę wizualną: upewnij się, że nie ma pęknięć na łopatkach, wgnieceń, oczywistych deformacji. Sprawdź dokręcenie wszystkich śrub mocujących (koło na wale, obudowy łożysk, podpory silnika i wentylatora do ramy). Poluzowane połączenia mogą imitować objawy niewyważenia.
2. Instalacja ciężarka próbnego
Zatrzymaj wentylator. Tymczasowo przymocuj ciężarek próbny o znanej masie (np. śrubę ważącą ~10-50 gramów, w zależności od rozmiaru wirnika) do koła w wygodnym dostępnym obszarze. Ciężarek powinien spowodować zauważalną zmianę wibracji, ale nie przekraczać 10-20% masy wirnika, aby uniknąć uszkodzeń.
Zaznacz kąt instalacji ciężarka względem początkowego znacznika (np. 0° to pozycja znacznika na wale). Po przymocowaniu ciężarka próbnego ponownie uruchom wentylator i zmierz wibracje. Zarejestruj nową amplitudę i fazę oscylacji.
3. Obliczenie i instalacja ciężarka korekcyjnego
Wyspecjalizowany przyrząd lub program teraz oblicza optymalny ciężarek korekcyjny. Na podstawie zmiany wibracji przyrząd określa, jaki ciężar i pod jakim kątem należy zainstalować, aby skompensować początkowe niewyważenie.
Na przykład Balanset-1A natychmiast podaje wynik: "zainstaluj 35g pod kątem 270° w płaszczyźnie zewnętrznej." Następnie tymczasowy ciężarek próbny jest usuwany, a stały ciężarek korekcyjny o obliczonej masie jest przymocowywany na jego miejscu (lub w innej określonej pozycji).
4. Weryfikacja i wykończenie
Po zainstalowaniu ciężarka korekcyjnego uruchom wentylator do biegu kontrolnego. Zmierz poziom wibracji – powinien znacznie się zmniejszyć. Porównaj uzyskane wibracje z wartościami normatywnymi lub poziomem docelowym. Jeśli wibracje nadal przekraczają dopuszczalne (np. powyżej wymaganej klasy wyważenia), może pozostać małe pozostałe niewyważenie.
Cechy wyważania różnych typów wentylatorów

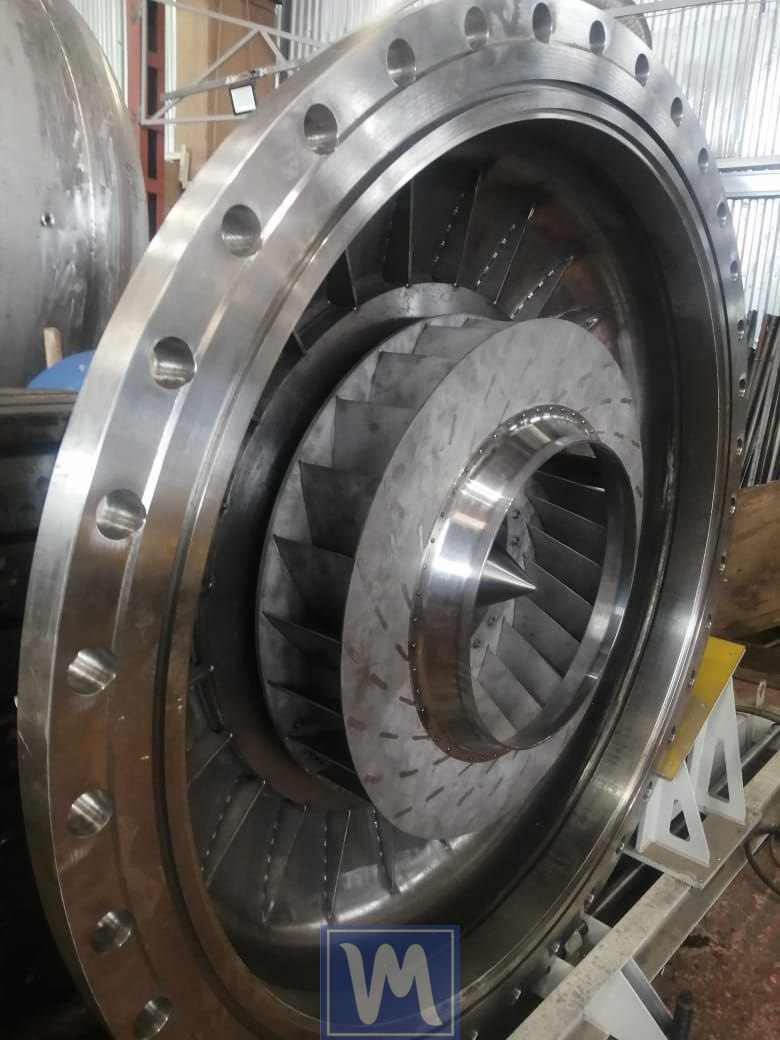

Wentylatory odśrodkowe
Mają masywne koło (koło z łopatkami) z łopatkami przymocowanymi do wału. Wyważanie wentylatorów odśrodkowych jest zwykle wykonywane w dwóch płaszczyznach, ponieważ koło jest dość szerokie. Główną cechą jest tendencja do gromadzenia materiału na łopatkach podczas pracy (kurz, brud, gromadzenie się produktu).
Wentylatory osiowe
Reprezentują śmigło (łopatki przymocowane do piasty). Wyważanie wentylatorów osiowych może być bardziej złożone ze względu na siły aerodynamiczne – na biegu jałowym (bez obciążenia przepływem) wibracje mogą różnić się od warunków roboczych.
Wentylatory przemysłowe wysokociśnieniowe
Obejmują turbowentylatory, wentylatory wyciągowe kotłów, wentylatory dużych wież chłodniczych itp. Zwykle pracują z dużą prędkością i są krytyczne dla wyważania. Wymagania dotyczące pozostałego niewyważenia w takich maszynach są wyższe – zwykle wyważane do klasy G2.5.
Praktyczne wskazówki dotyczące wyważania wentylatorów (Lista kontrolna)
- Zawsze zaczynaj od diagnozy przyczyny wibracji. Upewnij się, że zwiększone wibracje są rzeczywiście spowodowane niewyważeniem wirnika.
- Nie zaniedbuj etapu przygotowania. Wykonaj wszystkie kontrole mechaniczne przed wyważaniem: czyszczenie koła, dokręcenie mocowań, eliminacja luzów.
- Nie usuwaj starych ciężarków wyważających niepotrzebnie. Jeśli koło ma już ciężarki fabryczne lub poprzednie, nie usuwaj ich wszystkich naraz.
- Przeprowadź kilka pomiarów dla niezawodności. Przed zainstalowaniem ciężarka próbnego wykonaj 2-3 biegi wentylatora i upewnij się, że odczyty analizatora wibracji są stabilne.
- Zapewnij bezpieczeństwo pracy. Wyważanie obracającego się wentylatora to potencjalnie niebezpieczna procedura. Zawsze wykonuj LOTO.
- Rejestruj wyniki i prowadź dziennik. Po wyważeniu zarejestruj końcowe poziomy wibracji, masę i pozycję ciężarków.
Podsumowanie
Wyważanie wentylatorów to niezbędna procedura utrzymania niezawodnej i wydajnej pracy sprzętu przemysłowego. Prawidłowo wyważony wentylator nie tylko mniej wibruje, ale także dłużej służy: obciążenie łożysk zmniejsza się, a ryzyko awaryjnych przestojów jest zredukowane.
Nowoczesne przyrządy takie jak Balanset-1A znacznie upraszczają proces, automatyzując obliczenia i umożliwiając wyważanie wentylatorów na miejscu bez demontażu. To czyni metodę dostępną nawet dla zwykłych pracowników działu konserwacji.
FAQ dotyczące wyważania wentylatorów
P1: Dlaczego występuje niewyważenie wentylatora?
O: Niewyważenie oznacza nierównomierny rozkład masy wirnika względem osi. Przyczyny mogą być związane z produkcją (nieprecyzyjne odlewanie lub montaż, błędy obróbki) i eksploatacyjne. W praktyce najczęściej winne są czynniki eksploatacyjne: z czasem na łopatkach gromadzi się brud, kurz, pozostałości produktu, co przesuwa środek ciężkości.
P2: Jak rozpoznać, że wentylator potrzebuje wyważenia?
O: Głównym znakiem są zwiększone wibracje podczas pracy. Możesz odczuwać drżenie na obudowie, ramie, narastający hałas, brzęczenie, możliwe uderzenia. Często wibracje są wizualnie zauważalne: na przykład stół lub fundament pod wentylatorem wyraźnie wibruje.
P3: Czy wentylator można wyważyć bez demontażu (w terenie)?
O: Tak, co więcej – to preferowana metoda dla dużego sprzętu. Tak zwane wyważanie terenowe jest wykonywane przy użyciu przenośnych przyrządów bezpośrednio na zamontowanym wentylatorze.
P4: Jaka jest różnica między wyważaniem statycznym a dynamicznym?
O: Wyważanie statyczne to wyważanie wirnika w jednej płaszczyźnie. Kompensuje niewyważenie statyczne, gdy ciężki punkt jest przesunięty, ale wirnik jest stosunkowo wąski. Wyważanie dynamiczne to bardziej złożony proces wykonywany na działającym (obracającym się) wentylatorze z pomiarem wibracji.
P5: Czy nowe wentylatory potrzebują wyważenia po instalacji?
O: Zwykle nowe wentylatory przychodzą już wyważone z fabryki. Jednak podczas instalacji na miejscu warunki się zmieniają: metoda montażu, połączenie z silnikiem, własne wibracje konstrukcji – wszystko to może prowadzić do tego, że zmontowana jednostka wibruje powyżej normy.
P6: Jak często należy wykonywać wyważanie wentylatorów?
O: Nie ma sztywnego harmonogramu jak "wyważać raz w roku." Wyważanie jest wykonywane na podstawie stanu – to znaczy, gdy pojawiają się oznaki niewyważenia. W ramach programu monitorowania wibracji mierz wibracje wentylatorów przynajmniej kwartalnie.
P7: Co zrobić, jeśli wibracje nie znikają po wyważeniu?
O: Jeśli wykonałeś wyważanie zgodnie ze wszystkimi zasadami, ale wentylator nadal silnie wibruje – przyczyna prawdopodobnie nie jest tylko w niewyważeniu. Najpierw przeanalizuj ponownie widmo: może główna składowa to nie 1×.
P8: Jak prawidłowo zabezpieczyć ciężarki wyważające na kole?
O: Tymczasowe ciężarki próbne są zwykle zabezpieczane zaciskami, opaskami lub nawet taśmą dwustronną (jeśli ciężarek jest mały i prędkość niska). Ale stały ciężarek korekcyjny musi być zabezpieczony bardzo niezawodnie. Najczęściej używane jest spawanie: płytka metalowa o wymaganej masie jest przyspawana do koła wentylatora (dysku).
