Wyważanie wirówek i separatorów: Precyzyjna praca dla maszyn krytycznych dla bezpieczeństwa
W skrócieBębny wirówek i separatorów pracują przy 5 000–15 000 obr./min, gdzie 5 g niewyważenia na promieniu 200 mm przy 10 000 obr./min daje około 1 100 N. ISO 1940-1 zalicza je do G6,3, ale bębny szybkoobrotowe wyważa się do G1–G0,4, a rozruchy próbne prowadzi się w osłonie ochronnej.
Kiedy ma zastosowanie
- Wirówki lub separatory pracujące z bardzo wysoką prędkością
- Separatory mleka, wirówki filtracyjne lub laboratoryjne
- Bębny wymagające klas precyzji G0,4-G2,5
- Wszelkie nieprawidłowe drgania podczas rozruchu
Kiedy nie ma zastosowania
- Próbne rozruchy przy dużej prędkości muszą odbywać się wewnątrz osłony ochronnej
- Pęknięty lub zużyty bęben nie utrzyma wyważenia — najpierw sprawdź geometrię
- Nigdy nie lekceważyć wyważania wirówki
KRYTYCZNE DLA BEZPIECZEŃSTWA: awaria bębna niewyważonej wirówki przy prędkości 10 000–15 000 rpm może mieć katastrofalne skutki. Siła odśrodkowa przy takich prędkościach jest ogromna!
Wprowadzenie: dlaczego wirówki wymagają szczególnego podejścia
Bębny wirówek i separatorów obracają się z ekstremalnie dużymi prędkościami — od 5 000 do 15 000 rpm. Przy takich prędkościach nawet najmniejsze niewyważenie generuje kolosalne siły odśrodkowe.
Przykład obliczeniowy:
Niewyważenie wynoszące tylko 5 gramów przy promieniu 200 mm i prędkości 10 000 rpm wytwarza siłę odśrodkową:
F = m × r × ω² = 0,005 kg × 0,2 m × (1047 rad/s)² ≈ 1 100 niutonów (110 kGf)
To odpowiednik przymocowania do wirnika ciężaru 110 kg i wprawienia go w ruch obrotowy!
Wniosek: norma ISO 1940-1 zalicza wirówki i separatory do klasy G6,3; w praktyce szybkoobrotowe bębny wyważa się znacznie dokładniej — aż do G1 i G0,4.
Rodzaje wirówek i separatorów
1. Wirówki filtracyjne
Zastosowanie: przemysł chemiczny, spożywczy i farmaceutyczny
Prędkość: 1 500–5 000 rpm
Klasa wyważenia: G2,5–G6,3
2. Separatory mleka
Zastosowanie: separacja mleka na śmietanę i mleko odtłuszczone
Prędkość: 6 000–10 000 rpm
Klasa wyważenia: G1–G2,5 (precyzyjna!)
3. Ultrawirowki laboratoryjne
Zastosowanie: badania naukowe i medycyna
Prędkość: do 100 000 rpm!
Klasa wyważenia: G0,4 (najwyższa precyzja)
Specyfika wyważania wirówek
Wymaganie 1: dokładność precyzyjna
| Typ wirówki | Prędkość (rpm) | Klasa G | Tolerancja eper (μm) |
|---|---|---|---|
| Przemysłowa | 3 000 | G2,5 | 8 μm |
| Separator mleka | 8 000 | G1 | 1,2 μm |
| Laboratoryjna | 15 000 | G0,4 | 0,25 μm |
Dla porównania: zwykły wentylator jest wyważany do klasy G6,3 (tolerancja około 20 μm). Wirówka wymaga wyważania do 80 razy dokładniejszego!
Wymaganie 2: bezpieczeństwo podczas próbnych rozruchów przy dużej prędkości
Co to oznacza w praktyce:
- Bęben można wyważyć we własnych łożyskach — granicę wyznacza stan mechaniczny maszyny, a nie przyrząd
- Najpierw sprawdź geometrię, obudowę i łożyska: pęknięty lub zużyty bęben nie utrzyma wyważenia
- Bezpieczeństwo — próbne rozruchy przy dużej prędkości muszą odbywać się wewnątrz osłony ochronnej

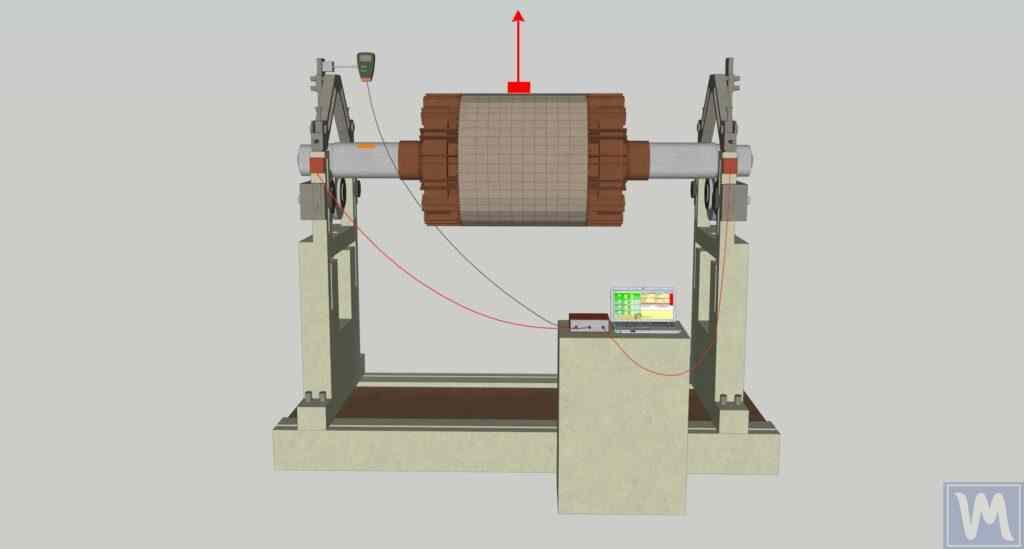

Zdjęcie 1. Wirnik wirówki zamontowany na precyzyjnej wyważarce w celu usunięcia niewyważenia.
Bezpieczeństwo podczas pracy z wirówkami
KRYTYCZNE ŚRODKI BEZPIECZEŃSTWA
1. Sprawdzenie przed każdym uruchomieniem
- Pokrywa jest zamknięta i zabezpieczona
- W bębnie nie ma obcych przedmiotów
- Brak pęknięć w obudowie lub bębnie
2. Reżim rozruchu
- Stopniowe zwiększanie prędkości (nie gwałtowne!)
- Monitorowanie drgań na każdym etapie
- W razie pojawienia się nieprawidłowych drgań — natychmiastowe zatrzymanie
3. Zakaz przeciążania
- Nie przekraczać znamionowej pojemności załadunku
- Równomiernie rozkładać materiał wewnątrz bębna
- Ładować symetrycznie
Skutki uszkodzenia bębna
Udokumentowane przypadki awarii niewyważonych wirówek obejmują:
- Całkowite zniszczenie bębna z rozrzutem fragmentów
- Uszkodzenie urządzeń w promieniu 10–15 metrów
- Obrażenia personelu (w niektórych przypadkach śmiertelne)
- Zatrzymanie produkcji na tygodnie lub miesiące
Wniosek: wyważanie wirówek to nie kwestia wydajności — to kwestia BEZPIECZEŃSTWA.
Podsumowanie
Wirówki i separatory to maszyny wymagające najwyższej dokładności wyważania. Norma ISO 1940-1 zalicza wirówki i separatory do klasy G6,3; w praktyce szybkoobrotowe bębny laboratoryjne i separatorowe wyważa się do G1–G0,4, a to jest osiągalne we własnych łożyskach bębna, jeśli mechanika jest sprawna.
Podstawowe zasady:
- Próbne rozruchy przy dużej prędkości wykonywać wewnątrz osłony ochronnej
- Sprawdzać geometrię przed wyważaniem
- Ściśle przestrzegać środków bezpieczeństwa
- Regularnie monitorować drgania
Kompromisy przy wyważaniu wirówek są niedopuszczalne — koszt błędu jest zbyt wysoki.
Wyważanie wirówek
Wyważanie precyzyjne (klasy G0,4–G2,5)
Szybka lista kontrolna
- Próbne rozruchy przy dużej prędkości wykonywać wewnątrz osłony ochronnej
- Najpierw sprawdzić geometrię i brak pęknięć obudowy
- Przed uruchomieniem sprawdzić zamknięcie pokrywy i brak obcych przedmiotów
- Płynnie zwiększać prędkość i monitorować drgania
- Natychmiast zatrzymać w przypadku pojawienia się nieprawidłowych drgań
- Ładować materiał równomiernie i w granicach dopuszczalnej pojemności
