Wyważanie kruszarek i młynów: Praca w ekstremalnych warunkach
W skrócieWirniki kruszarek i młynów wyważa się według rzeczywistego stanu, a nie harmonogramu: po wymianie młotków lub bijaków, przy pojawieniu się drgań i co 3–6 miesięcy. Najpierw usuń cały nagromadzony materiał, a młotki wymieniaj parami naprzeciwległymi, z różnicą masy do 100 g, albo w komplecie.
Kiedy ma zastosowanie
- Po wymianie młotków lub bijaków kruszarki
- Gdy pojawiają się silne drgania lub pęknięcia fundamentu
- Okresowo co 3-6 miesięcy w zależności od stanu
- Nierównomierne zużycie młotków lub złamane elementy robocze
Kiedy nie ma zastosowania
- Wyważać zgodnie z rzeczywistym stanem, a nie stałym harmonogramem
- Bezcelowe na nieczyszczonym lub uszkodzonym wirniku
- Masy korekcyjne muszą wytrzymywać obciążenia udarowe
Specyfika: Sprzęt kruszący pracuje w najbardziej wymagających warunkach — obciążenia udarowe, zużycie ścierne i nagromadzanie się materiału. Wyważanie wymaga tu szczególnego podejścia.
Wprowadzenie
Kruszarki i młyny należą do najtrudniejszych w eksploatacji urządzeń. Ich wirniki pracują pod ciągłymi obciążeniami udarowymi, ulegają ekstremalnemu zużyciu ściernemu i nagromadzaniu się przetwarzanego materiału.
Kluczowy problem: niewyważenie w tym przypadku nie jest statyczne — zmienia się stale wraz ze zużywaniem się lub uszkadzaniem elementów roboczych (młotków, bijników, noży).
Rodzaje sprzętu kruszącego

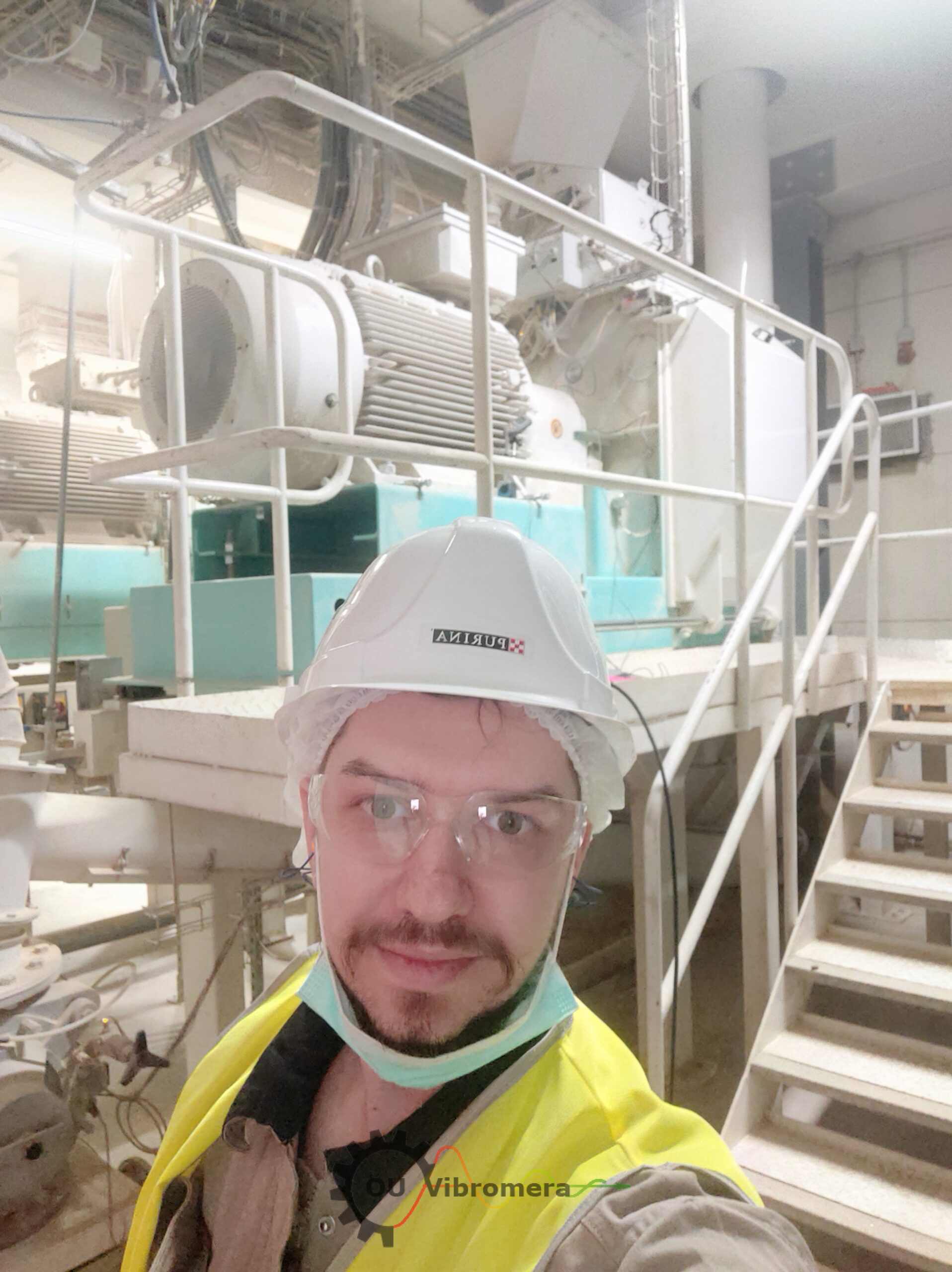

Zdjęcie 1. Wyważanie kruszarki w zakładzie przemysłu spożywczego: przygotowanie sprzętu do diagnostyki drganiowej i wyważania w warunkach produkcyjnych
1. Kruszarki młotkowe
Konstrukcja: wirnik z młotkami zawieszonymi przegubowo, swobodnie obracającymi się na swoich osiach.
Problemy z niewyważeniem:
- Nierównomierne zużycie młotków — jeden może się zużywać bardziej niż pozostałe
- Uszkodzenie młotka — nagła utrata masy powoduje poważne niewyważenie
- Nagromadzanie materiału — mokry lub lepki produkt przywiera nierównomiernie
2. Kruszarki i młyny udarowe
Konstrukcja: wirnik ze sztywno zamocowanymi bijnikami lub nożami.
Problemy z niewyważeniem:
- Jednostronne zużycie — przy przetwarzaniu materiałów ściernych
- Odpryski i pęknięcia w elementach roboczych
- Uderzenia metaliczne — mogą wyginać lub łamać bijnik
Specyficzne problemy sprzętu kruszącego
Problem 1: Ekstremalne i nierównomierne zużycie
Przyczyna: materiał ścierny (ruda, żwir, węgiel) szybko ściera elementy robocze. Zużycie przebiega nierównomiernie z powodu niejednorodności materiału i reżimu podawania.
Skutki: niewyważenie rośnie szybko. Jeśli młotek ważył 5 kg, a po miesiącu pracy waży 4,5 kg, to dla wirnika jest to już poważne niewyważenie.
Specyfika wyważania kruszarek

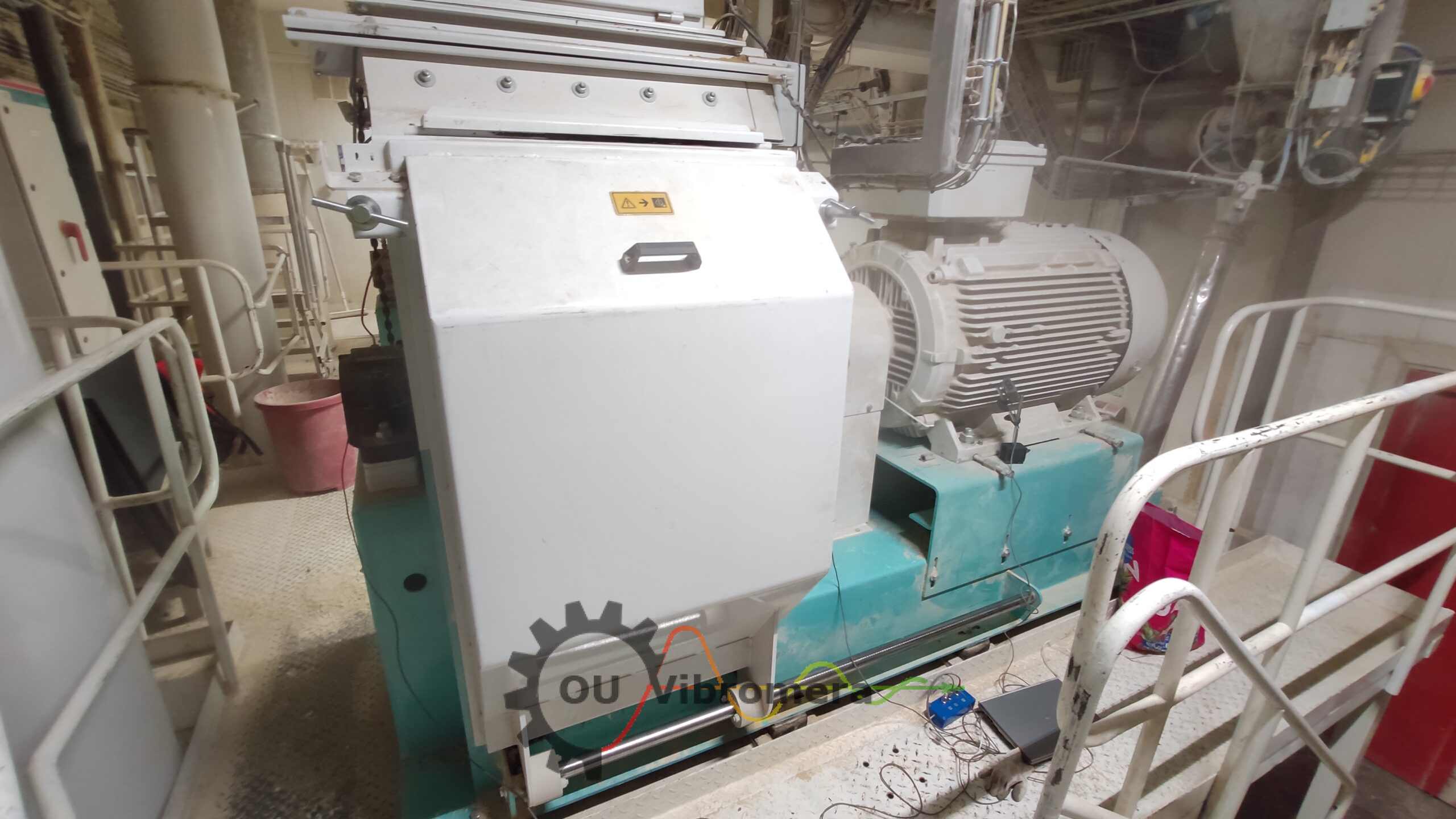

Zdjęcie 2. Wyważanie kruszarki: czujniki drgań zamontowane na podporach łożyskowych podczas pomiarów do określenia niewyważenia
Przygotowanie: krytycznie ważne!
- Oczyszczenie wirnika: usunąć WSZYSTKO co się nagromadziło. Stosować skrobaki, wodę pod ciśnieniem i sprężone powietrze
- Kontrola młotków/bijników: sprawdzić integralność KAŻDEGO elementu. Pęknięcia lub odpryski oznaczają wymianę
- Sprawdzenie mocowań: dokręcić wszystkie śruby. Kruszarki pracują z uderzeniami, więc mocowania się luzują
- Fundament: sprawdzić śruby kotwiące. Obciążenia udarowe mogą je poluzować
Zalecenia praktyczne
Lista kontrolna przed wyważaniem kruszarki
- Czyszczenie: wirnik oczyszczony z wszelkiego nagromadzonego materiału (100%)
- Kontrola: wszystkie młotki/bijniki nieuszkodzone, bez pęknięć
- Kompletność: liczba młotków zgodna z projektem
- Symetria: młotki wymieniać parami naprzeciwległymi (różnica masy nowego i zużytego młotka do 100 g) lub w komplecie; przy braku pełnego kompletu pozostałe młotki rozmieścić symetrycznie na wirniku
- Mocowania wirnika: śruby dokręcone, wpusty na miejscu
- Łożyska: brak luzu, brak przegrzewania, smarowanie w porządku
- Fundament: śruby kotwiące dokręcone, brak pęknięć
Przypadek rzeczywisty: Kruszarka w zakładzie prefabrykatów betonowych
Sytuacja wyjściowa
Obiekt: kruszarka młotkowa do kruszenia żwiru
Problem: silne drgania (12 mm/s), hałas, pęknięcia fundamentu
Przyczyna: 3 z 24 młotków złamane, pozostałe zużyte nierównomiernie
Wykonane prace
- Zatrzymanie kruszarki, zdjęcie osłon
- Kontrola wirnika — stwierdzono 3 złamane młotki
- Wymiana CAŁEGO kompletu młotków (24 sztuki) na nowe
- Wyważanie wirnika we własnych łożyskach przy użyciu Balanset-1A
- Wzmocnienie fundamentu (zabetonowanie)
Wynik
- Drgania zredukowane z 12 do 2,8 mm/s (w granicach normy)
- Hałas zmniejszony o ~15 dB
- Wydajność wzrosła o 8%
Ekonomika
Koszty:
- Komplet młotków (24 sztuki): 7 200 €
- Wyważanie: 1 400 €
- Wzmocnienie fundamentu: 1 800 €
- RAZEM: 10 400 €
Korzyść roczna:
- Uniknięte przestoje: 15 dni × 3 200 € = 48 000 €
- Trzykrotnie dłuższa żywotność łożysk: oszczędność 4 800 €/rok
- Wzrost wydajności o 8%: +14 000 €/rok dodatkowego zysku
- Łączna korzyść: 66 800 €/rok
ROI: 66 800 € / 10 400 € = 6,4× (zwrot w 2 miesiące)
Podsumowanie
Wyważanie sprzętu kruszącego to praca w ekstremalnych warunkach, wymagająca szczególnego podejścia. Kluczowe zasady sukcesu to:
- Dokładne przygotowanie: czyszczenie, kontrola i wymiana zużytych elementów parami lub w komplecie
- Niezawodne mocowania: ciężarki korekcyjne muszą wytrzymać obciążenia udarowe
- Regularność: wyważanie według rzeczywistego zużycia, nie tylko według harmonogramu
- Podejście holistyczne: drgania + fundament + łożyska + napęd
Przy właściwym podejściu wyważanie kruszarki zwraca się w ciągu 2–3 miesięcy dzięki uniknięciu przestojów i wydłużeniu żywotności urządzenia.
Wyważanie sprzętu kruszącego
Przyrządy do wyważania i usługi specjalistyczne
Szybka lista kontrolna
- Oczyścić wirnik z całego nagromadzonego materiału
- Sprawdzić każdy młotek lub bijak pod kątem pęknięć
- Wymieniać zużyte młotki parami naprzeciwległymi lub jako kompletny zestaw
- Dokręcić śruby wirnika i sprawdzić wpusty
- Sprawdzić łożyska pod kątem luzu i przegrzania
- Dokręcić kotwy fundamentowe i sprawdzić pęknięcia
